BGA封裝實際應用的幾個便利

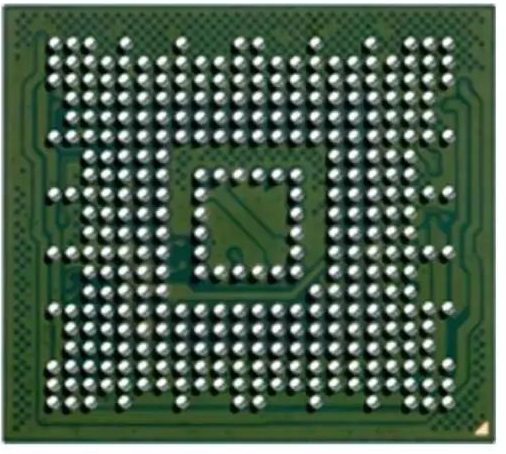

　　由于可編程器件密度和I/O引腳數量的增加，球柵陣列(BGA)封裝在器件內部進行I/O互連，提高了引腳數量和電路板面積比，BGA封裝是比較理想的方案。

　　1、引腳不容易受到損傷。BGA引腳是結實的焊球，在操作過程中不容易受到損傷。

　　2、更小的觸點。BGA封裝一般要比QFP封裝小20%～50%，更適用于要求高性能和小觸點的應用場合。

　　3、單位面積上的引腳數量更多。焊球更靠近封裝邊緣，倒裝焊BGA的引腳間距減小到1.0mm，從而增加了引腳數量。

　　4、更低廉的表面貼設備。在裝配過程中，BGA封裝能夠承受微小的器件錯位，可以采用價格較低的表面貼設備。

　　5、提高了散熱性能。管芯位于BGA封裝的中心，而大部分GND和V CC 引腳位于封裝中心，使得器件產生的熱量可以通過GND和VCC引腳散到周圍環境中去。

　　6、集成電路速率優勢。BGA封裝在其結構中采用了地平面、地環路和電源環路，具有較好的電氣性能。
